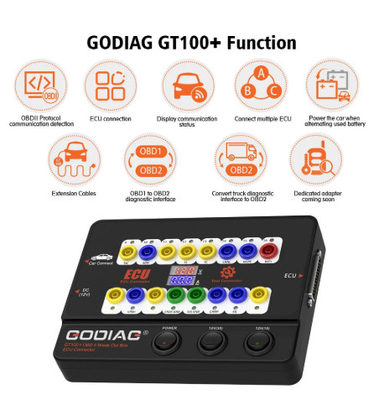

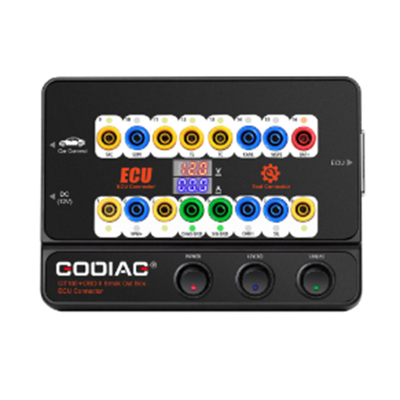

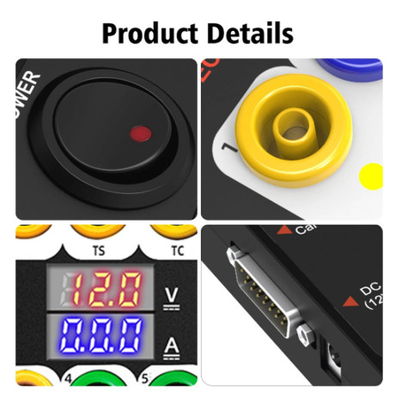

Panduan fungsi dan operasi GODIAG GT100
- Dengan menghubungkan kendaraan dan alat diagnostik melalui OBDII, LED Godiag GT100 akan menunjukkan apakah antarmuka diagnostik OBDII memiliki komunikasi yang baik dengan mobil.


- Memantau tegangan antarmuka OBDII kendaraan dan menampilkannya secara real time.tolong hentikan diagnosis dan pemrograman untuk menghindari kendaraan tidak dapat memulai / kehilangan data / modul terkunci.


1. Detektor Protokol OBDII & deteksi komunikasi



1) Sambungkan GODIAG GT100 ke port diagnostik OBDII mobil.
2) Ketika perangkat menampilkan tegangan, hidupkan saklar daya GODIAG GT100.
3) Kemudian terhubung ke alat diagnostik, ketika alat berkomunikasi dengan mobil, indikator LED dari protokol yang sesuai akan menyala atau berkedip. (Jika protokol CAN terdeteksi,akan memiliki kecerahan maksimumKetika komunikasi berhasil, CAN-H dan CAN-L yang sesuai akan redup atau berkedip lemah)

2. Koneksi ECU: koneksi modul tunggal

GODIAG GT100, yang terhubung ke satu modul ECU, nyaman bagi pengguna untuk melakukan diagnosis dan pemrograman modul tunggal.


1) Sambungkan ECU dengan jumper warna. (Jika ECU adalah protokol CAN, periksa apakah Anda akan perlu untuk menghubungkan resistor 120 ohm.)
2) Godiag GT100 dapat didukung dengan menghubungkan ke antarmuka diagnostik OBDII mobil, atau dengan adaptor daya AC.
Untuk mendiagnosis dan memprogram untuk satu ECU dengan menghubungkan alat diagnostik atau programmer ECU.


3. sambungan ekstensi colokan pisang:

Perluas antarmuka 16 pin OBDII mobil untuk memberi tahu Anda apakah koneksi antarmuka OBDII baik atau tidak, yang nyaman untuk pengujian bentuk gelombang tegangan antarmuka OBDII.



4. Mengkonversi OBD1 antarmuka diagnostik ke standar OBD2

Gunakan konektor untuk mengubah antarmuka OBD1 menjadi antarmuka obd2 sesuai dengan protokol komunikasi antarmuka diagnostik.



5. Sambungkan beberapa modul kontrol ECU pada saat yang sama, yang nyaman bagi insinyur profesional untuk mendeteksi dan memelihara.


6. Kapan untuk menggunakan kabel ekstensi:Ruang lokasi antarmuka diagnostik terlalu sempit untuk terhubung ke alat diagnostik, atau pengguna menemukan bahwa kabel diagnostik tidak cukup panjang selama perawatan.Bisa diperpanjang 1.2 meter.



7. Dapat menghidupkan mobil saat mengganti baterai yang digunakan.




1) Siapkan baterai A untuk pasokan listrik dengan menghubungkan ke No. 16 / 4 / 5 lubang Godiag GT100 & ke OBD2 diagnostik antarmuka mobil.
[Pengumuman 1. Menyalakan saklar daya dari Godiag GT100. 2. Jangan menyalakan saklar kontak, jangan memulai mobil]

2) Kemudian mengganti baterai baru B dengan baterai yang digunakan di mobil,yang akan memastikan bahwa mobil memiliki daya penuh untuk mencegah hilangnya data dan audio lock-up atau kerusakan karena kurangnya daya ke modul kontrol ECU.


8Adaptor khusus akan dilepaskan (bantuan GT100 menghubungkan ke modul ECU khusus)

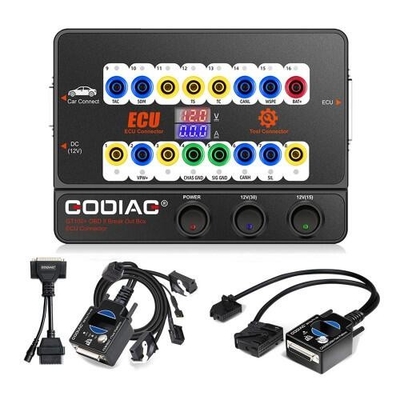

Diagram Koneksi Hardware:



GODIAG BMW CAS4 / CAS4+ Programming Test Platform

Platform uji pemrograman Godiag CAS4/CAS4+ adalah perangkat khusus yang dikembangkan untuk tukang kunci BMW, insinyur pemeliharaan dan insinyur pemrograman CAS4/CAS4+.


1Dengan bekerja sama dengan Godiag GT100 & xhorse vvdi 2 / bmw vvdi bim tool / Autel im608 dll, platform uji coba Godiag CAS4 / CAS4 + dapat memprogram kunci baru ketika semua kunci hilang,
dapat menambahkan kunci baru dan mengganti modul ECU CAS4 / CAS4 +.

2Sebelum memasang kembali modul CAS4 / CAS4 + ke mobil, Anda diizinkan untuk menghubungkan platform uji ini ke modul CAS untuk menguji apakah dapat berkomunikasi
atau ada kerusakan.

3. Digunakan untuk membaca dan cadangan data setelah pra-pemrosesan, digunakan untuk mengganti modul immobilizer CAS4 / CAS4 + (misalnya: ganti 2-port CAS4 dengan 3-port immobilize system dengan akses nyaman.)

4Sebelum memasang modul CAS4 / CAS4 + kembali ke mobil, dapat digunakan untuk menguji apakah kunci yang diprogram disinkronkan dengan CAS4 +.

5. Godiag CAS4 CAS4+ platform pengujian dapat membantu memperluas bisnis untuk insinyur yang terampil untuk memprogram CAS4 / CAS4 + kunci.
Ketika pemilik mobil kehilangan kuncinya, dia / dia dapat menghapus modul CAS4 dan ECU yang sesuai, kemudian mengirim mereka ke tukang kunci untuk memprogram kunci baru,juga melakukan tes sinkronisasi pada tombol yang diprogram dan CAS4 / CAS4 +.

6. pemecahan masalah - ketika kunci tidak dapat memulai mobil, platform uji ini dapat digunakan untuk menentukan pasti apakah itu disebabkan oleh ketidakcocokan antara cas4 cas4 + dan kunci.

7Platform uji ini mengadopsi konektor cepat cas4 cas4 + OEM khusus, yang membuat koneksi lebih sederhana, lebih nyaman dan dapat diandalkan.


8. GODIAG untuk BMW CAS4 /CAS4+ Programming Test Platform Deskripsi Struktur

1 konektor wanita DB25 ((digunakan untuk menghubungkan port pria GODIAG GT100 / GODIAG OBD2).
2Switch start simulasi ignitasi.
3Indikator simulasi dasbor imobilisasi.
4 Area penginderaan kunci.
5 sekrup baut.
6Godiag OEM khusus CAS4 CAS4 + adaptor daya atau CAN Komunikasi adaptor.
7 Adaptor kontrol start khusus CAS4 CAS4+ dari Godiag OEM.

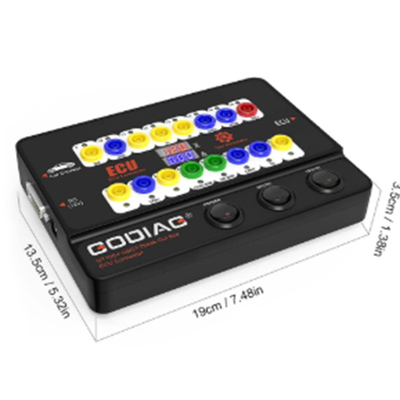

9Dimensi


Platform pengujian GODIAG untuk pemrograman BMW FEM/BDC

Godiag FEM / BDC platform pengujian pemrograman adalah perangkat khusus yang dikembangkan untuk tukang kunci BMW, insinyur pemeliharaan dan insinyur pemrograman FEM / BDC.



Godiag FEM / BDC platform pengujian pemrograman 5 fitur utama:

1. Menyediakan tukang kunci dengan koneksi yang mudah dan nyaman untuk sistem immobilizer FEM / BDC.
2. Melakukan tes sinkronisasi untuk FEM / BDC yang diprogram dan kunci
3. Menyediakan lingkungan pengujian bagi para insinyur yang secara profesional mendaur ulang FEM/BDC.
4. Bantu insinyur pemeliharaan mobil memeriksa apakah FEM / BDC dan kunci disinkronkan dengan benar.
5. Menyediakan insinyur profesional dengan menghubungkan modul FEM BDC dan instrumen.



1Dengan bekerja sama dengan Godiag GT100 & xhorse vvdi 2 / bmw vvdi bim tool / Autel im608 dll, platform pengujian Godiag FEM / BDC dapat memprogram kunci baru, dapat menambahkan kunci baru dan mengganti modul ECU FEM / BDC.



2Diizinkan untuk menghubungkan platform uji ini ke modul FEM / BDC untuk menguji apakah dapat berkomunikasi atau ada kerusakan.



3. Digunakan untuk membaca & cadangan data setelah pra-pemrosesan, digunakan untuk mengganti modul immobilizer FEM / BDC

4Sebelum memasang modul FEM / BDC kembali ke mobil, dapat digunakan untuk menguji apakah kunci yang diprogram sinkronisasi dengan FEM / BDC.

5. Godiag FEM / BDC platform pengujian dapat membantu memperluas bisnis untuk insinyur yang terampil untuk program FEM / BDC kunci.
Ketika pemilik mobil kehilangan kuncinya, dia / dia dapat menghapus modul FEM / BDC dan ECU yang sesuai, kemudian mengirim mereka ke tukang kunci untuk memprogram kunci baru,juga melakukan tes sinkronisasi pada tombol yang diprogram dan FEM / BDC.

6. pemecahan masalah - ketika kunci tidak dapat memulai mobil, platform uji ini dapat digunakan untuk menentukan pasti apakah itu disebabkan oleh ketidakcocokan antara FEM / BDC dan kunci.

7. Platform uji ini mengadopsi konektor cepat OEM FEM / BDC yang didedikasikan, yang membuat koneksi lebih sederhana, lebih nyaman dan dapat diandalkan.

8. GODIAG untuk BMW FEM / BDC Programming Test Platform Struktur Deskripsi
1) konektor wanita DB25. (digunakan untuk menghubungkan port pria DB25 GODIAG GT100)
2) Simulasi pemicu ignition.

9Dimensi
