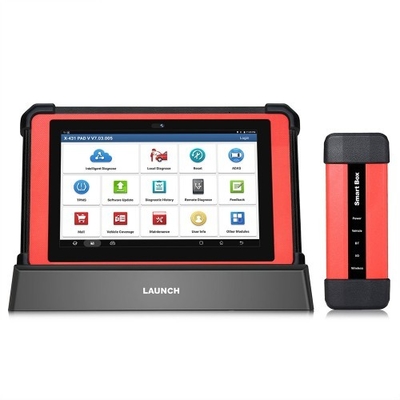

Luncurkan Alat Diagnostik X431 PAD V dengan SmartBox 3.0: Pemrograman Pengkodean Online Launch GIII X-Prog 3

Alat Diagnostik Otomotif Launch X431 PAD V 5 Mendukung Pengkodean dan Pemrograman

Sorotan Launch X431 PAD V 5:

1. Versi Global Tanpa Batasan IP
2. Pembaruan Gratis Online selama 1 Tahun. Setelah 1 Tahun, biayanya $399/tahun
4. Fungsi Diagnosis Jarak Jauh Waktu Nyata melalui WiFi
5. Mendukung diagnosis Kendaraan Komersial dan Mobil Penumpang, Mendukung J2534, CAN FD, DoIP
6. CPU 8 inti 2GHz, RAM 4G, memori 64G, layar pas penuh 10,1 inci, dapat dibaca di bawah sinar matahari (Gorilla Glass) dan perlindungan IP65.
7. Fungsi Khusus yang Didukung: Immobilizer/ Kunci, Injektor, Reset Brake Bleed, Reset TPMS, Electronic Throttle Relearn, Reset DPF, Reset SAS, Reset Oli, Reset Rem, Reset BMS
8. Multi-Bahasa: Inggris, Italia, Jerman, Prancis, Spanyol, Portugis, Polandia, Belanda, Yunani, Denmark, Finlandia, Swedia, Rumania, Ceko, Hongaria, Jepang, Rusia, Turki, Arab, Korea, Persia, dan Mandarin
9. Pemrograman Online hingga Tahun 2020: BMW, Mercedes, VW, Audi, Seat, Skoda, Porsche, Nissan, Infiniti, Subaru

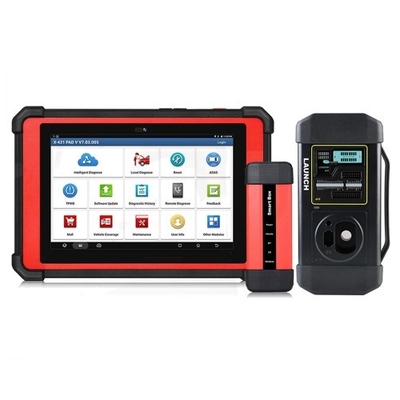

10. Dapatkan 1 buah Gratis Launch GIII X-Prog 3 untuk Fungsi IMMO dan Pemrograman Kunci.

Pemberitahuan:
1. Tidak Mendukung Truk Tugas Berat 24V saat ini.
2. Fungsi Pemrograman Online tidak dapat dilakukan di Amerika Serikat dan Spanyol.

Deskripsi:

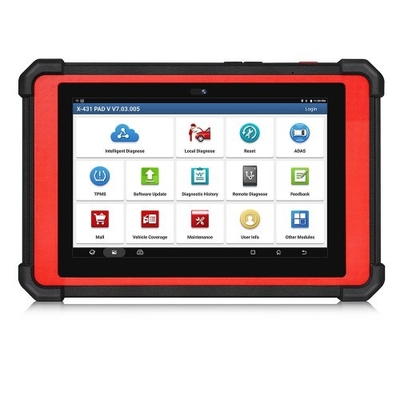

Launch X431 PAD V 5 adalah alat pemindaian diagnostik komprehensif mobil kelas atas terbaru Launch berdasarkan sistem Android 7.1. Ia mewarisi banyak keunggulan Launch dalam teknologi diagnostik kerusakan mobil, termasuk cakupan model mobil yang luas, fungsi yang kuat, sejumlah besar fungsi khusus, dan data pengujian yang akurat. Dengan Smartbox 3.0 barunya yang canggih, X-431 PAD V dapat mendiagnosis kendaraan penumpang dan tugas berat (perangkat lunak dan adaptor bersifat opsional) dengan satu dongle. Dan untuk membuatnya lebih baik, ia juga memiliki adaptor J2534 bawaan untuk menjadikan X-431 PAD V sebagai salah satu alat pemindaian paling kuat di pasaran. X-431 PAD V juga mendukung aplikasi modul ekstensi LAUNCH untuk osiloskop, sensor, endoskop, multimeter, dan deteksi baterai, dll.

Pengoperasiannya lebih mudah dan lebih intuitif, termasuk paket merek kendaraan "Penuh" (lebih dari 80 merek), dengan produsen kendaraan Eropa, Asia, dan Amerika yang paling penting, bersama dengan potensi penuh dari perangkat lunak diagnostik LAUNCH. PAD V kompatibel dengan protokol komunikasi J2534 dan ISO22900 (Pass Thru), dengan cara ini Anda dapat terhubung ke situs web produsen dan melakukan pemrograman di antara banyak fungsi lainnya.

Apa Keuntungan dari Launch X431 PAD V?

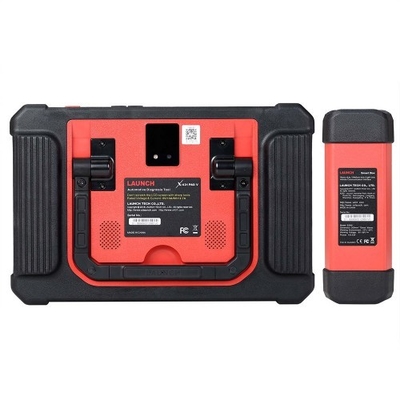

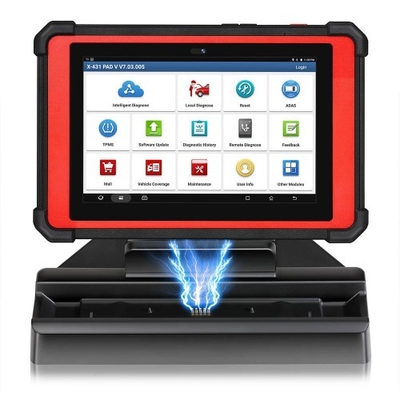

Ia memiliki dudukan pengisi daya, kamera depan/belakang, konektor non-OBD, dan layar sentuh 10,1 inci yang besar. Baterainya adalah Lithium untuk bekerja selama lebih dari 8 jam secara intensif, dan termasuk pegangan yang dapat disesuaikan 180o di bagian belakang dengan 3 posisi untuk menggantung, digunakan sebagai penyangga roda kemudi dan transportasi standar. PADV diproduksi dengan tingkat perlindungan IP65, yang melindunginya dari percikan, benturan, dan debu.

PAD V mampu mendiagnosis mobil penumpang, kendaraan komersial, dan kendaraan industri dan kompatibel dengan protokol komunikasi DoIP, jaringan CAN FD dan J2534 dan ISO22900 (Pass Thru) baru, dengan yang terakhir Anda dapat terhubung ke situs web produsen dan membuat pemrograman di antara banyak fungsi lainnya. Ia juga menyertakan SW untuk kendaraan dengan Sistem Bantuan Pengemudi Tingkat Lanjut (ADAS) dan kompatibel dengan aksesori kalibrasi statis X-431 ADAS Pro.

Perbedaan utamanya dengan model PRO 1 dan 3 adalah memungkinkan Anda untuk memasang berbagai aksesori opsional seperti osiloskop 4 saluran, penguji baterai, endoskop, dan simulator sensor. Konektivitas Internetnya total untuk menawarkan layanan yang tak terhingga, seperti pengiriman buletin teknis, tele-diagnosis, informasi teknis online (Data LAUNCH), pembaruan otomatis, dan kemungkinan berkomunikasi dengan peralatan LAUNCH lainnya untuk bantuan antar bengkel (kerjasama jarak jauh). Kompatibel dengan perangkat telematika golo.

Fitur Launch X431 PAD V 5:

1. Sistem khusus Android 7.1, prosesor 8-inti Qualcomm, layar sentuh kapasitif 10,1 inci, mendukung pengisian cepat QC3.0.
2. Wi-Fi Dual-Frequency 2.4GHz&5GHz, kecepatan transmisi lebih cepat dari generasi sebelumnya.
3. Kamera: depan, 8 Megapiksel; belakang, 13 Megapiksel, Tampilan Status Kesiapan I/M
4. Teknologi Wi-Fi generasi kelima, secara teoretis, kecepatan transmisi 4 kali lebih cepat dari generasi sebelumnya
5. Cakupan model kendaraan yang luas, fungsi diagnostik yang kuat (diagnosis cerdas, diagnosis jarak jauh, baca DTC, hapus DTC, baca aliran data, uji aktuasi), data diagnostik yang akurat, dan fungsi khusus yang berlimpah;
6. Desain industri baru, dengan selubung karet lunak di keempat sudut produk, untuk secara efektif mencegah benturan; poros peredam, penyesuaian bebas hampir 180 derajat; mendukung tiga mode gantung, penyangga, dan normal.

Fungsi Launch X431 PAD V 5:

1. Diagnosis komprehensif: Mendukung diagnosis cepat penuh-merek, penuh-sistem, penuh-fungsi, baca DTC, hapus DTC, baca aliran data, uji aktuasi, dll.
2. Diagnosis cerdas: Mendukung identifikasi VIN cerdas dan kueri catatan diagnostik berbasis cloud, membuat diagnostik lebih cerdas dan efisien.
3. Diagnosis lokal: Ketika diagnosis cerdas tidak tersedia di lingkungan tanpa jaringan, pilih diagnosis tradisional. Pilih merek dan model kendaraan secara manual untuk melakukan deteksi kendaraan.
4. Diagnosis jarak jauh: Mendukung komunikasi real-time online dan layanan diagnostik jarak jauh melalui teks, gambar, dan file antara perangkat dan perangkat, dan antara perangkat dan desktop jarak jauh, dengan bandwidth jaringan rendah dan pendudukan sumber daya sistem.
5. Fungsi khusus: Mendukung total 16 fungsi khusus, termasuk reset lampu servis, adaptasi throttle, reset sudut kemudi, reset bantalan rem, reset tekanan ban, pencocokan anti-pencurian, pendarahan ABS, pencocokan baterai, pembelajaran gigi, pengkodean injektor, regenerasi DPF, inisialisasi sunroof, pencocokan lampu depan, pencocokan suspensi, dan pencocokan AT, Adaptasi EGR.
6. Peningkatan perangkat lunak: Mendukung peningkatan satu-klik sistem operasi, sisi klien, perangkat lunak model mobil, dan firmware.
7. Umpan balik diagnostik: Untuk kesalahan perangkat lunak model dan fungsi yang ditemui selama penggunaan, harap segera kirimkan umpan balik. LAUNCH akan merespons sesegera mungkin.
8. Laporan saya: Lihat laporan diagnostik komprehensif, laporan diagnostik jarak jauh, dan pemutaran aliran data.
9. Pengaturan Perangkat Lunak: Berisi konektor saya, manajemen koneksi konektor diagnostik, aktivasi konektor, perbaikan firmware, dll.
10. Modul yang diperluas: Mendukung osilograf, sensor, uji baterai, endoskop, printer Wi-Fi, dll.
11. Baca aliran data: Mendukung beragam mode tampilan aliran data dan aliran data standar yang ditentukan pengguna.
12. Diagnosis tradisional: Ketika diagnosis cerdas tidak tersedia di lingkungan tanpa jaringan, pilih diagnosis tradisional. Pilih merek dan model kendaraan secara manual untuk melakukan deteksi kendaraan.

Kendaraan Launch X431 PAD V 5 yang Didukung:

1. Kendaraan Penumpang yang Didukung:

1. Australia: AUST Holden, AUST Ford
2. Asia: Toyota/Lexus, Honda/Acura, Mazda, Subaru, Nissan/Infiniti, Mitsubishi, Hyundai, Isuzu, Daihatsu, KIA, Daewoo, Suzuki, Proton, Ta ta, Mahindra, Ssangyong, Perodua, Maruti
3. Eropa: Audi, Mercedes/ Maybach, BMW/ MINI/ Rolls Royce, VW/ Bentley/ Bugatti, Opel/ Vauxhall, Peugeot, Citroen, Volvo, Sprinter, Renault/ Dacia, Fiat/ Romeo/Abarth/ Lancia, Rover, Landrover, Saab, Seat, Skoda, Smart, Maserati, Ferrari, Arston Martin, Porsche, Jaguar
4. AS: USA Ford/ Lincoln, GM/ Buick/ Cadillac/ Chevrolet, Chrysler/ Dodge/ Jeep
5. Cina: Changcheng (Great Wall), Geely, Qirui_TY (Cherry), Futian, Changan, Changhe, Haifei ….dll.
7. Lainnya: EOBD, Demo

Fungsi Khusus yang Didukung: Immobilizer/ Kunci, Injektor, Reset Brake Bleed, Reset TPMS, Electronic Throttle Relearn, Reset DPF, Reset SAS, Reset Oli, Reset Rem, Reset BMS

2. Kendaraan Tugas Berat yang Didukung:

Cakupan Perangkat Lunak:
Nissan (Diesel), Mitsubishi (Diesel), USA Ford Diesel, Kenworth Astra, Benz Heavy Duty, Bosch Diesel, China Heavy Duty, Cummins Heavy Duty, DAF, Delphi Diesel, Denso Diesel, FAW Liberation, Foton Auman, FUSO, Hino, Hyundai Heavy Duty, Isuzu Heavy Duty, Iveco Heavy Duty, JAC Heavy Duty, Mack, MAN, OBD Heavy Duty, Scania, Shangchai Diesel, Volvo Heavy Duty, WP Diesel, Airbus, Allison Transmission Box, Ashok Rejlander, Bendix ABS, Caterpillar Heavy Duty, Chai Heavy Vehicle, Chaoyang Diesel, Construction Machinery, CREDO Heavy Vechicle, Detroit Engine, Dongfeng Commercial Vehicle, Dongfeng Yufeng, Doosan Engine, Freightliner Heavy Duty Truck, Full Diesel Diagnosis Software, Haldex ABS Heavy Duty, HD_ABS System, HD_GoldenDragon, HD_International
HD_Kinglong, HD_Maxxforce, HD_Ta ta, HD_Western_Star, Heavy Truck Presentation Software, IRISBUS HD, IRIZAR HD, NEOPLAN HD, Peter HD, Renault HD, SETRA HD, Stannic Bavin, Sterling HD, Sunlong Bus, Sunwin Bus, UD Trucks 2F Nissan Diesel, WABCO ABS, Yang Chai Engine

Fungsi Khusus yang Kuat: Penggantian Komponen, Uji Kompresi Silinder, Uji Cut Out Injektor, Regenerasi DPF, Berkomunikasi dengan ABS & Transmisi dari Bendix, Wabco dan Allison, Fungsi komunikasi jarak jauh Tech to Tech.

Modul Opsional Ekstensi:

1. Osiloskop dan penganalisis pengapian
2. Endoskop
3. Penguji baterai
4. Kotak lingkup
5. Kotak sensor: Penguji dan simulator sensor + Multimeter.
6. Aksesori kalibrasi statis X-431 ADAS Pro.
7. Informasi teknis DATA LAUNCH.
8. Aksesori opsional: Perabotan untuk penstabil dan diagnosis MB 90 dan MB 80.

Manual Pengoperasian Smartbox 3.0-J2534

1. Koneksi Smartbox3.0

Smartbox3.0 dilengkapi dengan kabel USB.
Satu ujung Smartbox3.0 terhubung ke kabel USB: satu port kabel USB terhubung ke Smartbox3.0; port lainnya terhubung ke port USB PC; ujung Smartbox3.0 lainnya terhubung ke bus antarmuka OBD, dan port bus lainnya terhubung ke konektor OBD.


Bagaimana Cara Menginstal Paket Perangkat Lunak dan Driver Launch X431 PAD V 5?

2.1 Langkah-Langkah Instalasi Paket Perangkat Lunak
2.1.1 Langkah-Langkah Instalasi Paket Perangkat Lunak
Perhatian: Harap pastikan bahwa pengguna PC memiliki hak administrator dan Smartbox3.0 telah terhubung ke PC sebelum instalasi.
Langkah 1: Buka "SmartBox_3.0_Setup.exe", dan pilih jalur instalasi sesuai petunjuk
Langkah 2: Klik 'Ubah' untuk memilih jalur instalasi, lalu klik 'Berikutnya'



Langkah 3: Setelah mengonfirmasi jalur instalasi, klik 'Berikutnya'



Langkah 4: Klik 'Berikutnya' untuk mulai menginstal driver. Disarankan untuk menghubungkan perangkat sebelum menginstal driver. Perangkat lunak akan menginstal dengan sendirinya.



Langkah 5: Klik 'Selesai'. Driver diinstal!


Langkah 6: Klik 'Selesai' lagi. Perangkat lunak diinstal!


2.1.2 Tampilan Informasi Registri J2534 (Dicadangkan)
Setelah menginstal perangkat lunak, informasi registrasi LAUNCH yang sesuai tentang J2534Dll dapat dilihat di registri. Buka jendela "Jalankan" (pintasan "Windows+R"); masukkan perintah "regedit", seperti yang ditunjukkan di bawah ini:



Masukkan registri, dan temukan informasi registrasi J2534 DLL LAUNCH sesuai dengan jalur berikut: HKEY_LOCAL_MACHINESOFTWAREPassThruSupport.04.04



Catatan: Mungkin karena sistem operasi 64-bit, jika Anda tidak dapat melihat informasi registrasi. Anda dapat menemukannya sesuai dengan jalur berikut:
HKEY_LOCAL_MACHINESOFTWAREWow6432NodePassThruSupport.04.04
Tangkapan Layar ditunjukkan di bawah ini:



Bagaimana Cara Memperbarui Launch X431 PAD V 5?

Jalankan "SmartBox Tool 3.0" di desktop Windows setelah menginstal "SmartBox_3.0_Setup".

3.1 Fungsi Peningkatan Firmware
SmartBox 3.0 dapat ditingkatkan melalui SmartBox Tool 3.0. Silakan pilih "Peningkatan M7" untuk peningkatan program yang lebih rendah dan "Peningkatan A7" untuk peningkatan sistem. Klik "Telusuri" untuk memilih jalur penyimpanan file peningkatan dan klik "Tingkatkan".
Catatan: Mulai ulang perangkat lunak dan SmartBox 3.0 setelah penyelesaian peningkatan. Anda dapat memeriksa versi untuk mengonfirmasi apakah peningkatan berhasil.

3.2 Fungsi Tampilan Log
Bila perlu, Anda dapat mengaktifkan fungsi "Tulis File Log" atau "Informasi Cetak Jendela" untuk merekam status pengujian SmartBox 3.0 dan prosesnya. Untuk menghindari kesalahan perangkat lunak karena file log yang terlalu besar, jangan aktifkan fungsi jika tidak perlu. File log disimpan di bawah direktori root disk C secara default.
Langkah-langkah: Informasi J2534Log yang sesuai dapat dihasilkan dengan mencentang opsi "Tulis File Log" setelah mengklik "Lihat Log" di sudut kiri atas antarmuka perangkat lunak, seperti yang ditunjukkan di bawah ini:

Catatan: Harap mulai ulang perangkat lunak diagnostik!
Catatan: Jika fungsi pencetakan log diaktifkan, file log mungkin sangat besar karena informasi ditulis secara akumulatif. Harap aktifkan fungsi ini bila perlu, seperti pengembangan dan debugging. Dalam kasus lain, jangan aktifkan opsi fungsi ini sesuka hati.
Jalur penyimpanan default dari file log "J2534Log" yang dihasilkan adalah: C:Program FilesSmartBox 3.0SmartBox 3.0Log J2534_LOG.txt, seperti yang ditunjukkan di bawah ini:

Perhatikan juga: Dalam beberapa sistem komputer, pengguna tidak memiliki izin tulis ke folder file ini, yang mengakibatkan pembuatan file log yang tidak berhasil. Perlu untuk memodifikasi izin folder ini (membutuhkan hak administrator), seperti yang ditunjukkan di bawah ini:

Klik kanan folder "Log", pilih opsi "Atribut" dan temukan atribut "Keamanan", pilih pengguna saat ini, klik "Edit", pilih nama pengguna yang sesuai lagi, dan centang semua opsi "Izinkan" di kolom izin (membutuhkan hak administrator), dan klik "OK" untuk kembali.

Parameter Launch X431 PAD V 5

Parameter SmartBox 3.0:

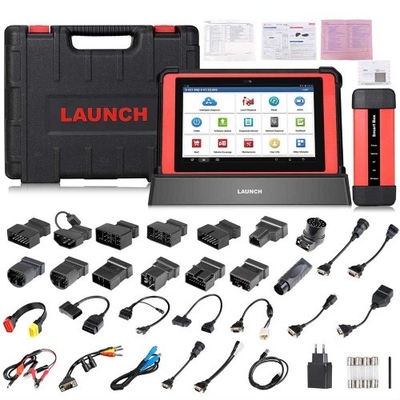

Daftar Paket Launch X431 PAD V 5

1 x Unit utama X-431 PAD V
1 x Dudukan pengisi daya X-431 PAD V

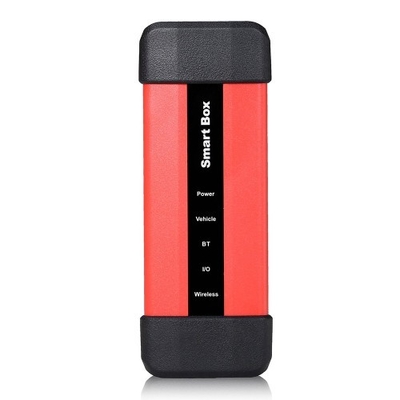

1 x Konektor diagnostik Smartbox 3.0
1 x Kabel Micro USB
1 x Kabel pemantik rokok
1 x Adaptor daya keluar DC 5V
1 x Kabel penjepit baterai
1 x Kabel ekstensi OBD II
1 x Kabel konversi konektor Non-16pin
1 x Amplop kata sandi

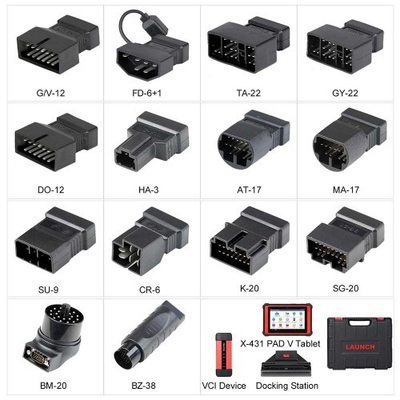

1 x Set konektor Non-16pin


Daftar Paket Launch XPROG -3:

• Unit utama
• Adaptor daya
• Kabel diagnostik utama
• Kabel akuisisi data generasi keempat
• Kabel akuisisi data EEPROM generasi keempat (tanpa membongkar dasbor)
• Kabel mode BENCH
• Konverter MCU V1
• Konverter MCU V2
• Kabel MCU dengan beberapa kabel
• Adaptor chip EEPROM
• Kunci akuisisi analog inframerah Benz
• Kabel MCU dengan beberapa kabel
• Konverter EEPROM
• Panduan Pengguna
