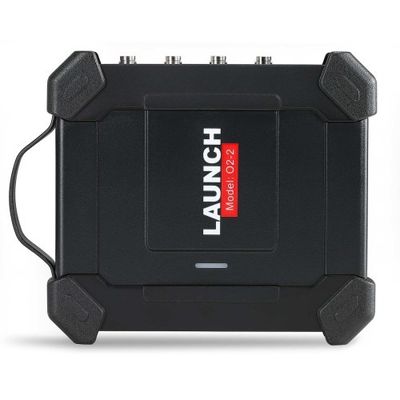

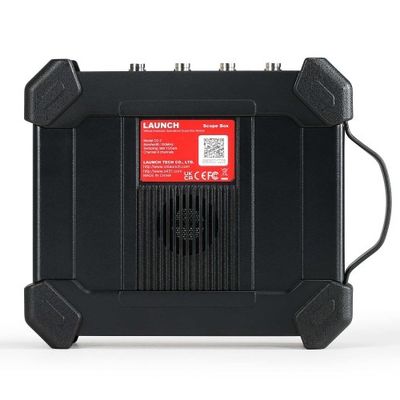

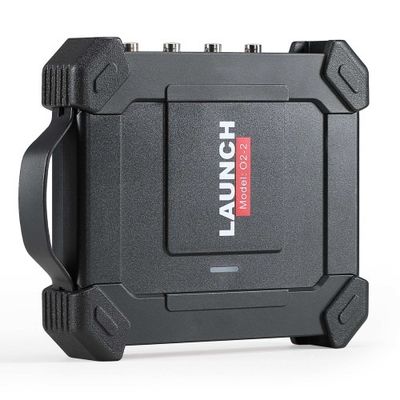

LAUNCH X431 O2-2 Scope Box Osiloskop 4 Saluran 100MHz USB DC Osiloskop Otomotif Bekerja dengan PRO3S+ V5.0/PAD V/ PAD VII

  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
Tempat asal Cina
Nama merek LAUNCH X431 O2-2 Scope Box
Nomor model Luncurkan X431 O2-2 Scope Box
Kuantitas min Order 1
Harga $550
Kemasan rincian 44*38*14cm /4.9kg
Waktu pengiriman 1 hari kerja
Syarat-syarat pembayaran T/T, Western Union, MoneyGram
Menyediakan kemampuan 1000

Hubungi saya untuk sampel gratis dan kupon.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.

x
Detail produk
Nama Model Luncurkan X431 O2-2 Scope Box Asal usul Cina Daratan
Kualitas Unggul Bandwith 100MHz
Waktu Bangun ≤3.5ns (khas) Tingkat pengambilan sampel maksimum 1Gbps (untuk empat saluran)
Resistensi masukan 1mΩ ± 1,5%
Menyoroti

Osiloskop Otomotif

,

Osiloskop 4 Saluran 100MHz

,

Launch X431 Osiloskop 100MHz
Tinggalkan pesan
Deskripsi Produk

Deskripsi Produk

Peluncuran Kotak Lingkup O2-2 memungkinkan pengguna untuk menangkap bentuk gelombang tertentu yang membuat proses 70% lebih efisien dibandingkan dengan lingkup lainnya. Fitur ini memiliki kemampuan untuk merekam dan memutar ulang data bentuk gelombang resolusi tinggi untuk analisis di masa mendatang. Kemampuannya untuk memasukkan nama dan karakter secara langsung dengan mengklik keyboard virtual menyederhanakan proses dan berkontribusi pada peningkatan efisiensi sebesar 90%.
KOTAK LINGKUP LAUNCH O2-2 Untuk Memecahkan Kerusakan Listrik yang Kompleks

Menampilkan desain baru dan perangkat keras yang ditingkatkan, LAUNCH O2-2 Scopebox adalah modul tambahan yang serbaguna dan mudah digunakan yang dapat mendeteksi kerusakan tingkat tinggi pada berbagai komponen listrik, seperti sensor, aktuator, dan sirkuit. Dengan berintegrasi dengan alat pemindaian seri X-431 melalui aplikasi O2-2, ia memberikan kesalahan diagnostik yang akurat dan konklusif yang memungkinkan bengkel dan teknisi untuk memperluas fungsionalitas alat pemindaian mereka.

Berintegrasi dengan alat pemindaian seri X-431 (seperti X431 PRO ELITE, X431 Throttle, X431 Pad II AE, X431 Torque, X431 Turbo, X431 Pro3S+, X431 PAD V, X431 PAD VII, X431 IMMO Elite, X431 IMMO PLUS) melalui aplikasi O2-2 untuk hasil diagnostik yang konklusif.

Sorotan:

4 saluran
Bandwidth 100MHz
Konfigurasi otomatis
Simpan bentuk gelombang dengan satu klik
Pengukuran kursor
Pengaturan parameter bentuk gelombang prasetel sekali klik
Mode demo
Bantuan online
Operasi matematika bentuk gelombang
23 pengukuran otomatis

Fitur:

1. Pemecahan masalah dan Diagnostik ECU
2. Menampilkan kemampuan untuk merekam dan memutar ulang data bentuk gelombang resolusi tinggi untuk analisis di masa mendatang. Satu kunci mengaktifkan fungsi yang memungkinkan pengguna untuk menangkap
3. Bentuk gelombang tertentu yang membuat proses 70% lebih efisien dibandingkan dengan lingkup lainnya
4. Akses ke 23 varian pengukuran otomatis yang ditampilkan pada satu layar untuk pengalihan yang mudah
5. Kemampuan untuk memasukkan nama dan karakter secara langsung dengan mengklik keyboard virtual, operasi ini menyederhanakan proses dan berkontribusi pada efisiensi 90%
6. Memori buffer hingga 50M
7. Gunakan fitur perbesar/perkecil untuk meninjau detail yang tepat
8. Pengaturan sistem pribadi yang dapat disesuaikan yang dapat disimpan sebagai file konfigurasi untuk dilihat
9. Fungsi Kalibrasi-Diri memungkinkan pengoptimalan jalur sinyal osiloskop untuk akurasi pengukuran maksimum
10. Memperbesar operasi matematika bentuk gelombang, seperti penambahan, pengurangan, perkalian, dan fungsi FFT untuk analisis bentuk gelombang tingkat tinggi
11. Beberapa pengujian otomotif yang mencakup sirkuit, sensor, aktuator, pengujian pengapian, dan lainnya
Antarmuka pengguna multi-bahasa
12. Transfer data USB Sunc ke perangkat eksternal seperti laptop, tablet, dll.

Fungsi:

Mendukung beberapa pengujian proyek prasetel kendaraan
Mendukung berbagai pengujian proyek prasetel otomotif, seperti sirkuit, sensor, aktuator, pengujian pengapian, pengujian komunikasi, dan pengujian kombinasi, dan menetapkan berbagai parameter dan metode koneksi tertentu untuk setiap pengujian.

23 pengaturan pengukuran otomatis
23 pengaturan pengukuran otomatis ditampilkan pada satu layar, yang jelas dalam sekejap dan dapat diklik dengan sentuhan ringan. Mendukung penghapusan sekali klik, menghilangkan kebosanan membalik halaman dan mencari beberapa kali, membuat pengukuran otomatis mudah digunakan dan nyaman.

Pengalihan sumber pemicu cepat
Mendukung tepi, pulsa, dan pemicu lainnya. Pengaturan pemicu yang sederhana dan intuitif serta metode pengalihan sumber pemicu yang cepat membuat bagian tersulit dari aplikasi osiloskop menjadi sangat mudah.

Cepat membuat parameter prasetel bentuk gelombang dengan satu klik
Saat menguji bentuk gelombang, Anda dapat menyimpan pengaturan yang ada pada antarmuka saat ini sebagai parameter prasetel bentuk gelombang dengan satu klik. Saat menguji bentuk gelombang serupa nanti, Anda dapat langsung memuat parameter prasetel tanpa pengaturan berulang.

Cepat menyimpan bentuk gelombang dengan satu klik
Cepat menyimpan bentuk gelombang yang saat ini ditampilkan di layar dengan satu klik dan secara otomatis menyimpannya dalam format yang ditentukan. Ini dapat langsung digunakan sebagai bentuk gelombang saluran referensi untuk ditampilkan nanti.

Pengoperasian kursor yang nyaman
Nyalakan kursor horizontal dan vertikal masing-masing dengan satu klik. Setiap kursor dapat diseret secara independen, dan pelacakan kursor juga langsung diterapkan melalui sentuhan sorotan sederhana, meningkatkan efisiensi keseluruhan lebih dari 80%.

Mendukung perubahan penggaris kursor/fase yang sesuai
Saat bentuk gelombang diperbesar/diperkecil, skala kursor dan fase dapat berubah sesuai, menjaga rentang pengukuran tidak berubah.

Mendukung sentuhan 2 titik, bentuk gelombang dapat diperbesar atau diperkecil secara vertikal atau horizontal
Seret secara horizontal atau vertikal dengan 2 titik untuk memperbesar atau memperkecil bentuk gelombang secara horizontal atau vertikal.

Mendukung fungsi demonstrasi
Prasetel bentuk gelombang sinus untuk mendemonstrasikan fungsi umum tanpa menghubungkan osiloskop.

Mendukung operasi matematika bentuk gelombang
Mendukung perhitungan penambahan, pengurangan, perkalian, dan pembagian dari dua bentuk gelombang saluran, selain transformasi Fourier cepat.

Perbandingan Detail Antara Launch O2-2 Scope Box dan Launch O2-1 Scope Box
Model O2-1 O2-2
Saluran 4 4
Bandwith 100MHz 100MHz
Waktu Naik ≤3.5ns(khas) ≤3.5ns
Laju pengambilan sampel maksimum 1Gbps(untuk empat saluran) 1Gbps
Resistansi masukan 1MΩ±1.5% 1MΩ±1.5%
Kedalaman penyimpanan 50M 10M
Jumlah bit pengambilan sampel 8bit 8bit
Akurasi vertikal 3% 3%
Gigi vertikal 5mV~10V 5mV~10V
Membalikkan Dukungan Dukungan
Saluran digabungkan DC, AC DC, AC
Gigi dasar waktu 5ns~1ks 1ns-1ks
Akurasi dasar waktu 20ppm 20ppm
Mode pengambilan sampel Normal Normal
Dekode CANBus CAN, LIN CAN, LIN
Jenis pemicu Tepi, Lebar pulsa Tepi, Lebar pulsa
Mode pemicu Normal, Otomatis dan SEQ Tunggal Normal, Otomatis dan SEQ Tunggal
Kopling pemicu DC, Penolakan noise DC, Penolakan noise
Matematika Gelombang gandaFFT Gelombang gandaFFT
Tampilan YT,Zoom,Roll YT,Zoom,Roll
Mode gulir 200ms/div~1000s/div 200ms/div~1000s/div
Konfigurasi otomatis Dukungan Dukungan
Pengukuran otomatis 23 23
Kursor Kursor horizontal, Kursor vertikal Kursor horizontal, Kursor vertikal
Didukung oleh Port USB, port DC IN Port USB, port DC IN
Metode transmisi data USB USB
Opsi konfigurasi kendaraan Sirkuit, sensor, aktuator, pengapian Sirkuit, sensor, aktuator, pengapian
Suhu pengoperasian 0℃~50℃ 0℃~50℃
Rentang catu daya USB:5V/1A
DC:12V/24V		 USB:5V/1A
DC:12V/24V
Kompatibilitas Resolusi tablet yang berbeda memerlukan APLIKASI yang berbeda Satu APLIKASI dapat kompatibel dengan beberapa resolusi tablet
Gerakan multi-sentuh Tidak Mendukung sentuhan 2 titik, bentuk gelombang dapat diperbesar atau diperkecil secara vertikal atau horizontal
Konfigurasi kendaraan Tidak Setiap proyek pengujian dapat mendukung dokumentasi bantuan online (dokumentasi bantuan akan disusun sesuai kebutuhan nanti)
Peningkatan firmware Peningkatan manual Mendukung peningkatan online
Pemicu Pengamatan bentuk gelombang tidak dapat diperluas selama penantian pemicu normal. Dapat digunakan secara normal selama penantian pemicu normal.
Fungsi demo Tidak Ya
Layar terpisah Tidak Ya
Laju pengambilan sampel Saluran tunggal 1G/s, lebih dari 2 saluran hanya 250M/s Saluran tunggal 1G/s, 2 saluran 500M/s, beberapa saluran 250M/s
Waktu mulai 2-3S sekitar 16s
Konsumsi daya sekitar 6W sekitar 7.5W

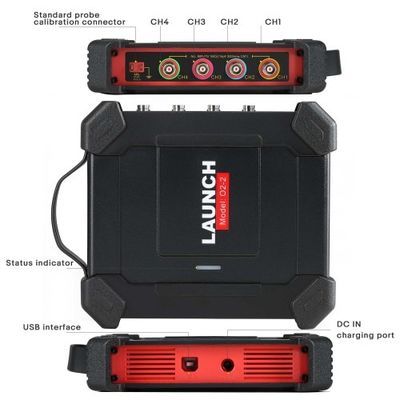

Bagaimana Cara Menghubungkan Kabel?

Skenario aplikasi yang berbeda memerlukan metode koneksi yang berbeda (tidak peduli skenario aplikasi mana, koneksi berikut diperlukan):

Pertama, nyalakan kotak osiloskop melalui kabel daya klip ganda: Hubungkan salah satu ujung kabel daya klip ganda ke antarmuka daya kotak osiloskop, dan ujung lainnya ke baterai kendaraan untuk menarik daya (merah terhubung ke kutub positif, hitam terhubung ke kutub negatif).

Catatan: * Tablet seri PADVII mendukung catu daya USB.

2. Hubungkan terminal Tipe B dari kabel USB ke antarmuka Tipe B dari osiloskop, dan hubungkan ujung lainnya ke antarmuka USB dari perangkat diagnostik.

Spesifikasi:
Saluran 4
Bandwidth 100MHz
Waktu Naik 3.5ns (khas)
Akurasi ±3%
Impedansi Masukan 1M ±1.5%
Jenis Masukan Single-ended, Konektor BNC
Kopling Masukan DC, AC
Perlindungan Kelebihan Beban ±200V pada masukan tunggal
Rentang Dasar Waktu 1ns~1ks (1 Saluran)
  1ns~1ks (2 Saluran)
  1ns~1ks (4 Saluran)
Resolusi Vertikal 8bit
Memori Buffer 10M (untuk 4 Saluran)
Antarmuka Daya Port USB, port DC IN
Pertukaran Data Melalui USB
Mode Pemicu Normal, Otomatis dan SEQ Tunggal
Pemicu Lanjutan Tepi, Lebar pulsa

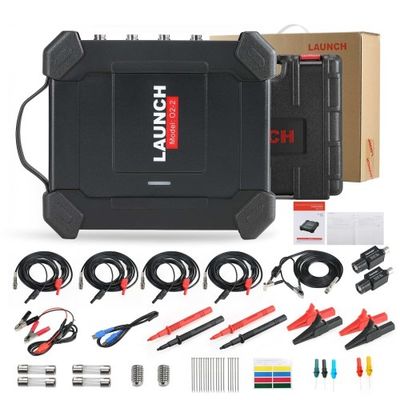

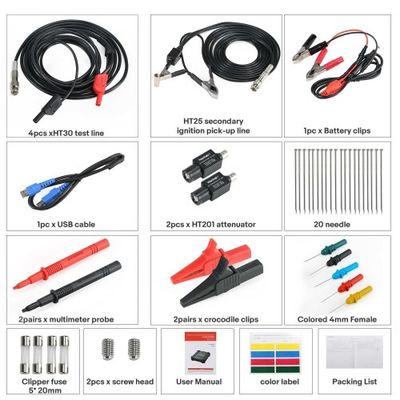

Daftar Paket:

1pc x Unit utama Launch O2-2
1pc x Kabel uji antarmuka BNC ke 4mm
1pc x Kabel pickup pengapian sekunder
1pc x Kabel USB
1pc x peredam 20:1
1pc x probe multimeter
1pc x Klip baterai
1pc x Set Probe Penusuk
2pcs x klip buaya
1pc x Kabel ekstensi pengapian independen
1pc x Probe pengapian independen COP
