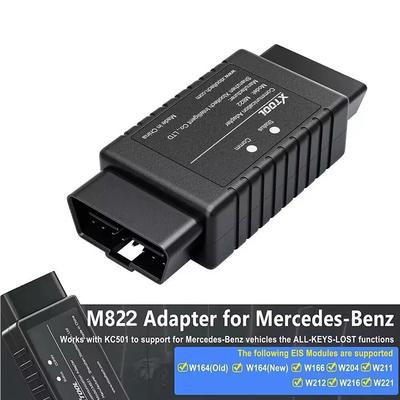

XTOOL M822 Key Programmer Adapter untuk Toyota 8A dan Mercedes-Benz Semua Kunci Hilang Bekerja Dengan XTOOL X100 PAD3 X100 MAX dan KC501 Programmer

Deskripsi Produk

XTOOL M822 Adapter Key Programmer Untuk Toyota 8A/Mercedes-Benz AIl Keys Lost Work Dengan XTOOL X100 PAD3 X100 MAX IK618 IP616 IP819 IP819TP

Dengan M822 TOYOTA Adaptor, Anda dapat menghemat sebanyak 65% dari waktu perhitungan pada proses, atau menghemat Anda dari menyambungkan emulator kunci masuk dan keluar selama ratusan kali.

Alat yang Anda Butuhkan:

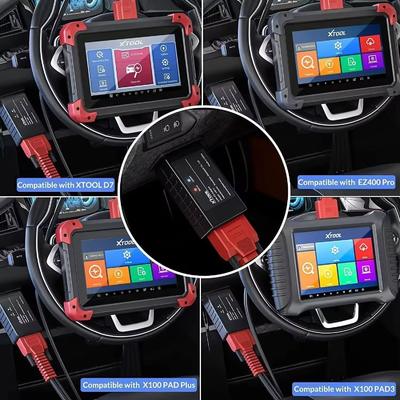

XTOOL Tablet (Contohkan XTOOL X100PAD Elite, X100 PAD3, X100 PAD3 SE, X100 MAX, D8, D8BT, D9, D9PRO, A80, A80PRO, A80PRO MASTER, IP616, IP819, IP819TP, IK618)

Kabel utama & konektor OBD2-16

M822 Adaptor Komunikasi

Toyota 8A Spesialisasi kabel Harness

Programmer Kunci KC100

KS-1 Toyota Key Emulator

Koneksi Jaringan

Model yang Didukung:

Tahun 2014 sampai 2019

Untuk Toyota Levin
Untuk Corolla
Untuk RAV4
Untuk Prado
Untuk Land Cruiser
Untuk Camry
Untuk Highlander
Untuk Reiz
Untuk Sienna
Untuk Hiace
Untuk Hilux
Untuk Crown Kluger
Untuk Aygo dengan kotak IMMO F3-F4-K6-S6

Catatan:Ini tidak kompatibel dengan model Amerika dengan tombol Chip blade. Untuk model ini, gunakan fungsi Reset IMMO yang didukung pada X100PAD3/X100PAD Elite/X100MAX.

Metode Koneksi

Hubungkan VIA OBD:

Sambungkan KC100/KC501 ke perangkat melalui USB dan siapkan KS-1
Sambungkan perangkat (atau kotak VCI) dengan Adaptor M822 menggunakan kabel utama.
Sambungkan kabel Toyota ke mobil menggunakan port OBD.
Ambil klip baterai dari mobil dan gunakan klip baterai untuk menghubungkan kabel ke baterai.
Ambil sekring dari kotak sekring lalu colokkan kabel ke dalamnya.
Cari port jantan DC 12V dari kabel Toyota dan sambungkannya ke port jantan DC 12V dari kabel utama.

Catatan:

Untuk model yang berbeda, metode koneksi mungkin tidak sama. Kadang-kadang kabel perpanjangan diperlukan, dan sekring mungkin berbeda.Silahkan periksa tablet XTOOL untuk diagram kabel rinci saat menghubungkan ke kendaraan dan fusebox.

Hubungkan di bangku:

Sambungkan KC100/KC501 ke perangkat melalui USB dan siapkan KS-1
Sambungkan immobilizer ke kabel Toyota bench.
Sambungkan kabel utama dan kabel Toyota bench melalui adaptor M822.
Sambungkan adaptor DC 12V ke kabel utama.

Bagaimana cara melakukan semua kunci hilang untuk Toyota 8A dengan M822:

1. Buka perangkat lunak Toyota (V26.90 atau lebih tinggi) dan pergi melalui menu-menu ini: Dengan Type All blade Key lost ((8A). Setelah itu, menu ini akan muncul.
2. Pilih Baca Immobilizer data. Ini akan melihat Anda untuk terhubung ke jaringan, kemudian memberitahu Anda bagaimana untuk terhubung ke kendaraan. Silakan periksa √√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√
3Setelah terhubung ke mobil dengan benar, klik OK dan perangkat akan mengekstrak data dari immobilizer. Ini tidak akan memakan waktu lebih dari 3 menit jadi tunggu dengan sabar.
4Setelah data sedang dibaca, Anda dapat menamai file data dan menyimpannya di folder Adapter / Toyota.
5Sekarang tolong lepaskan adaptor M822 dan putar kembali kendaraan ke keadaan aslinya.
6. Pastikan bahwa KC100 / KC501 terhubung dan KS-1 siap, dan perangkat masih terhubung ke jaringan, kemudian klik √ Generate 8A simulated key √ menu,dan pilih file data yang Anda simpan sebelumnya.
7. Pilih posisi kunci. Harap dicatat bahwa semua posisi memiliki ID di dalamnya, tetapi hanya beberapa dari mereka sesuai dengan kunci terdaftar. Biasanya (jika tidak ada kunci yang telah dihapus),posisi kunci 1 atau 2 memiliki kunci terdaftar di dalam.
8. Sambungkan KC100 atau KC501 ke perangkat, dan letakkan KS-1 di dalam slot.
9. Setelah menghasilkan kunci yang disamarkan, silakan periksa apakah kunci yang disamarkan dapat digunakan. Jika tidak, silakan ulangi langkah 6-8, dan ingat untuk mengubah ke posisi kunci lain. Untuk memeriksa kunci yang disamarkan,mengambil chip dari kunci yang tidak diprogram, letakkan KS-1 di dekat saklar kontak, masukkan kunci dan lihat apakah mobil bisa dihidupkan. lampu indikator immobilizer juga akan mati.
10. Jika kunci bisa digunakan, silakan pergi ke fungsi pemrograman OBD. Dengan kunci master sub yang di-emulasi, sisa proses akan sama dengan menambahkan kunci.Kami sarankan untuk memeriksa jumlah kunci terdaftar pertama.
Catatan: KS-1 yang di-emulasi tidak ditampilkan sebagai kunci terdaftar sehingga tidak akan ditampilkan pada nomor kunci.
11. Klik Add a key, periksa pemberitahuan yang muncul, kemudian letakkan KS-1 di dekat saklar kontak, dan masukkan kunci baru (tanpa chip) ke saklar kontak dan hidupkan.
12. Ketika indikator immobilizer menyala terus-menerus, matikan kontak, keluarkan kunci baru, pasang chip di dalam kunci baru, masukkan kunci di dalam saklar kontak.Jangan menyalakan kontak.
13. sekarang indikator immobilizer akan berkedip. tunggu sekitar 1 menit, dan lihat apakah indikator akan berbunyi. jika indikator akan berbunyi, maka kunci telah ditambahkan, dan proses selesai. jika tidak,Tolong ulangi langkah 11-13.
14Setelah selesai, periksa nomor kunci lagi dan bandingkan dengan hasil sebelumnya, dan lihat apakah kunci telah terdaftar pada kendaraan.

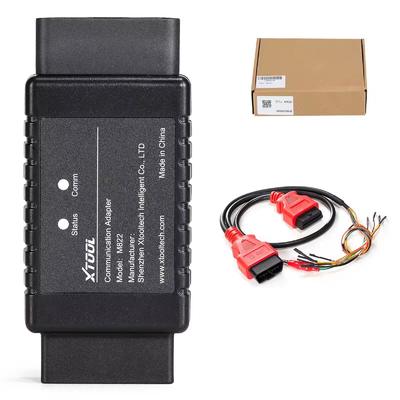

Daftar Paket:

1pc x XTOOL M822 TOYOTA Adaptor
